| DPU8804四门门禁控制器，是KEYKING门禁系统中重要的组成部分。它可独立控制四个门的单向进出或两个门的双向进出。通过 RS485总线，可将127个DPU8804组成一个控制网络，最多可以管理508个门点。DPU8804也可以和DPU8802两门门禁控制器联网，同时实现数据和资源的共享。每个控制器都可独立工作，不受管理电脑关机的影响，连电脑时，数据全部通过管理软件上载到电脑，脱机时自存储所有交易记录和数据。 |
DPU8804智能型门禁控制器具有强大的板内内部点互锁功能，可任意设置每块控制板中各点的互锁，相互制约，提高安全性，特别适合银行、机关等高安全性要求的场所。DPU8804还可以利用任何的事件信息来产生各种控制动作，例如门点异常打开时，控制器能被设置自动锁上另外相关的门点和产生报警信号。
DPU8804采用最先进的设计方式，简化了结构，避免了资源浪费，并且增加了控制器的稳定性。 |
 | |
| 性能特点 |
 兼容多种前端输入设备 |
 支持所有Wiegand,26Bit输入设备
指纹识别读感器
感应式IC卡读卡器
ABA(第二轨道)
生物识别技术
带密码键盘 读感器
并具有自适应功能，控制器自动检测输入前端。 |
 |
| DPU8804四门控制器(外箱图) | | |
| 控制器功能特点 |
每个控制器支持7500个持卡人
增加RAM存贮器，可扩展至80000持卡人
每个控制器可存贮4096条进出事件或报警事件缓冲
多种可编程进入密码控制
卡加4 位密码进入
多种超级密码进入
支持多卡同时刷卡开门
区域防跟踪检测设置（Anti-Passback）
多种门状态工作方式
门常开
门常闭
首卡读卡开门控制
休眠控制
安全状态
任意门点的远程手动控制
多种报警功能
门开超时
门被强行打开
胁迫进入 |
 |

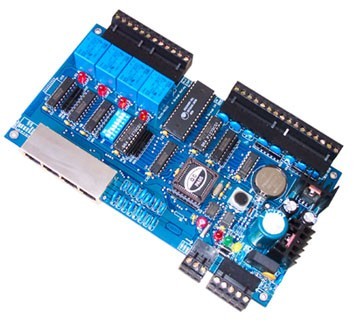

| DPU8804四门控制器(内部结构图) | | |
| 结构说明 |
通讯方式
一个RS485网络通讯口，连接127个门禁控制器
网络总长可达1200米
通讯速率： 9600 1,1,n
拨码开关设置
SW 1-7位设址控制器地址
SW 8 复位开关
DPU8802N两门控制器(RJ45水晶头接口型)
输出和输入
4组标准RJ45读卡器输入端口
4组标准门状态输入端子
4组出门请求按钮输入端子
4组C型电锁继电器输出端子
动态电压保护
所有输入/输出均带电压动态保护
所有继电器输出带有瞬间过压保护 |
 |
| DPU8802N两门控制器(RJ45水晶头接口型) |
 |
| DPU8802N两门控制器(接插件接口型) | | | | |
| 技术参数 |
工作电源: 额定电压15VDC(±10%)或13VAC(50/60HZ)额定电流<0.3A
输入参数: 干节点开关量输入
输出参数: 工作电压AC≤16V, DC≤22V,工作电流≤5A
工作环境: 温度0℃~70℃，温度0~90%
RJ45读感器接口: 提供TTL电平信号，12V DC，150mA读感器电源
读感器连接电缆: 8芯双绞屏蔽线，24AWG，最长100米
4组C型电锁继电器输出端子，10A接触电流，12V DC，带有LED状态指示
采用可拆卸式的接线端子，合金钢无磁性法兰材料
外箱尺寸: 362mm x 285mm x 65mm
外箱材料: 钢板及喷塑 | | |
